摘要

本文全面闡述了同軸電連接器的生產工藝體系，系統分析了從原材料準備到最終測試的全流程制造技術。研究表明，精密機械加工、電鍍工藝控制和組裝技術是影響同軸連接器性能的三大關鍵生產環節。通過優化絕緣體注塑參數（如溫度控制在180±5℃）和采用多級電鍍工藝（鍍層厚度偏差≤0.5μm），可使產品電壓駐波比降低至1.2以下。本文詳細比較了不同生產工藝的技術特點和質量控制要點，為同軸連接器制造企業提供了系統的生產技術參考。

一、同軸連接器生產概述

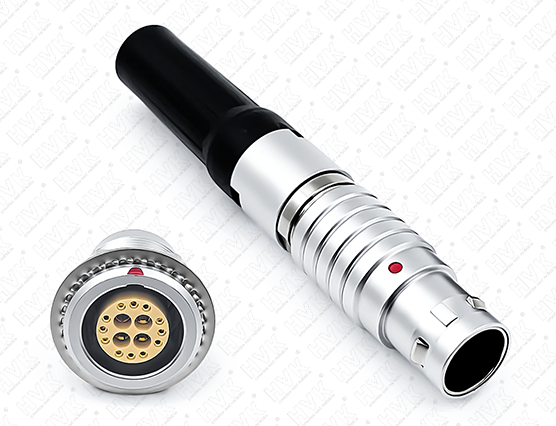

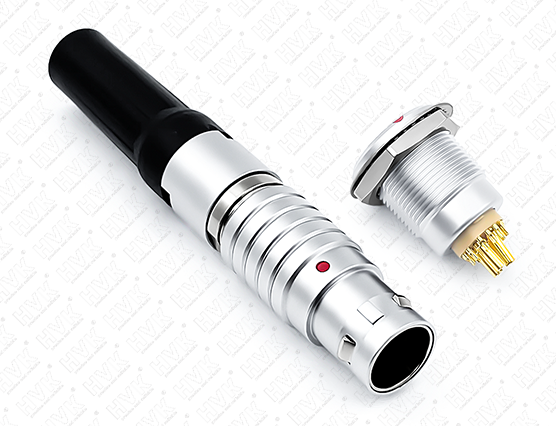

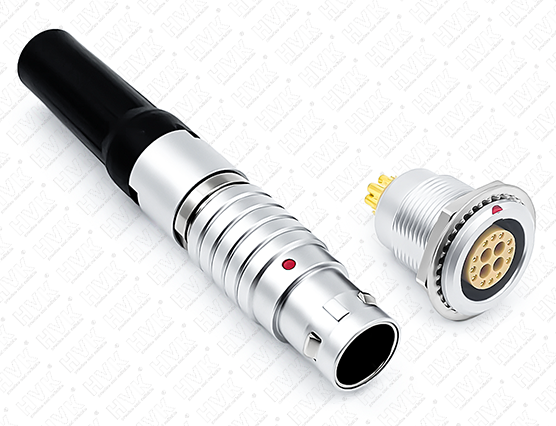

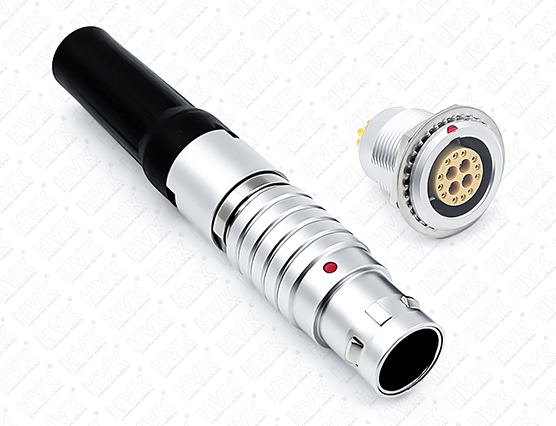

同軸電連接器是射頻傳輸系統的關鍵元件，其生產工藝直接決定信號傳輸質量和可靠性。典型同軸連接器由中心導體、絕緣體、外殼體和接口機構四大部分組成，需要20余道精密加工工序。現代同軸連接器制造已發展出成熟的工藝體系，包括精密機加工（精度達±0.005mm）、特種電鍍（鍍層均勻性≥95%）和高精度組裝（同軸度≤0.01mm）等核心技術。隨著5G通信和毫米波技術的發展，連接器生產正朝著更高頻率（達110GHz）、更小尺寸（如1.0mm接口）和更高一致性（δ≤0.03）的方向演進。

二、核心部件加工工藝

（1）中心導體加工采用精密車削（主軸轉速3000-8000rpm）和拋光（表面粗糙度Ra≤0.2μm）工藝。銅合金棒料經多工位數控車床加工后，關鍵尺寸公差控制在±0.003mm以內。高頻連接器采用分段式導體設計，通過激光焊接（功率50-100W）實現毫米波段的阻抗匹配。

（2）絕緣體生產主要采用PFTE或PEI材料注塑成型。精密模具（型腔精度±0.002mm）配合模溫機（控制精度±1℃）確保介電常數穩定性（Δε≤0.1）。高頻應用需采用發泡工藝（發泡率30%-50%）降低介電損耗（tanδ≤0.0005）。

（3）金屬外殼加工包含車銑復合加工（定位精度0.005mm）和熱處理（硬度HRB80-100）工序。不銹鋼外殼需進行鈍化處理（鉻酸濃度20-30g/L）提高耐蝕性。軍用連接器采用整體切削工藝，比沖壓件強度提高40%以上。

三、表面處理關鍵技術

（1）電鍍工藝采用銅-鎳-金多層體系：預鍍銅（3-5μm）保證結合力，中間鎳層（2-4μm）提供擴散阻擋，表面金層（0.5-1.5μm）確保接觸性能。高頻連接器采用選擇性鍍金（邊緣鍍金厚度偏差≤0.2μm）控制阻抗連續性。

（2）新型表面處理技術包括：

化學鍍鎳鈀金（ENEPIG）工藝，鈀層（0.1-0.3μm）有效防止鎳擴散

脈沖電鍍技術（頻率100-500Hz）使鍍層結晶更致密

等離子噴涂（Al2O3涂層）提高絕緣體表面耐電弧性能

（3）質量控制要點：

鍍層厚度測量（X射線熒光法）

孔隙率檢測（硝酸蒸汽試驗≤5個/cm2）

結合力測試（熱震試驗-65～+150℃循環)

四、精密組裝與測試

（1）組裝工藝流程：

絕緣體與導體過盈配合（干涉量0.01-0.03mm）

多級壓接（壓力50-100N）確保機械穩定性

激光打標（線寬0.1mm）實現產品追溯

（2）關鍵裝配設備：

自動同軸度校正儀（補償精度0.005mm）

六軸機械手組裝工作站（重復定位精度±0.01mm）

力矩可控擰緊系統（扭矩偏差≤3%）

（3）性能測試體系：

射頻參數測試（VSWR≤1.25@6GHz）

機械耐久性測試（500次插拔后ΔIL≤0.2dB）

環境試驗（85℃/85%RH條件下1000小時）

五、工藝優化與發展

（1）智能制造技術應用：

數字孿生系統實時監控注塑參數

AI視覺檢測表面缺陷（識別率≥99.5%）

自適應電鍍控制系統（電流密度調節精度±5%）

（2）新材料新工藝方向：

低溫共燒陶瓷（LTCC）技術制造毫米波連接器

石墨烯涂層降低接觸電阻（≤0.5mΩ）

D打印快速成型（最小特征尺寸0.1mm）

（3）工藝控制建議：

建立關鍵尺寸CPK≥1.33的過程能力

開發專用量具（分辨率0.001mm）

結論

同軸電連接器生產工藝是精密制造技術的集大成者，需要多學科技術的系統整合。未來工藝發展將更注重：①高頻寬帶化（至110GHz）加工技術；②納米級表面處理（如原子層沉積）；③數字化智能制造（良品率≥99.9%）。建議生產企業重點投資精密加工裝備（如五軸聯動加工中心）和過程檢測系統（如在線X射線檢測），同時加強特殊工藝（如真空釬焊）的人才培養，以應對高端連接器市場的技術挑戰。
